Conexión del cable de red
Especialista
PELIGRO
Peligro de muerte por descarga eléctrica en caso de sobretensión y si no hay protección contra sobretensión
Si no hay una protección contra sobretensión, las sobretensiones (por ejemplo, en caso de que caiga un rayo) pueden transmitirse a través del cable de red o de otros cables de datos al edificio y a otros equipos conectados a la misma red. El contacto con componentes conductores de tensión o cables puede causar la muerte o lesiones mortales por descarga eléctrica.
- Asegúrese de que todos los equipos de la misma red estén integrados en la protección contra sobretensión existente.
- En caso de instalar los cables de red a la intemperie, en el paso de los cables de red del producto desde el exterior a la red en el edificio asegúrese de que haya una protección contra sobretensión adecuada.
- La interfaz ethernet del producto está clasificada como “TNV-1” y protege contra sobretensiones de hasta 1,5 kV.
Material adicional necesario (no incluido en el contenido de la entrega):
Cables de red ( > Requisitos del cable de red)
En caso necesario: conectador de enchufe RJ45 ajustable in situ con carcasa metálica
Procedimiento:
- Desconecte el producto de la tensión .

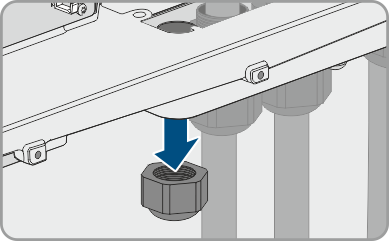

- Afloje la tuerca de unión del racor atornillado para cables.
- Introduzca una tuerca de unión a través de cada cable de red.
- Saque el manguito protector de dos orificios del racor atornillado para cables.

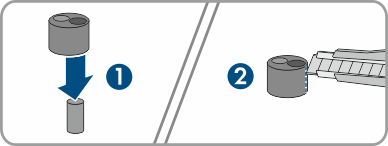

- Por cada cable de red, retire el tapón de un manguito protector y corte lateralmente la abertura en la carcasa con un cúter. Así puede colocar el cable en la abertura.

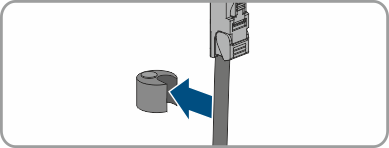

- Introduzca cada cable de red en una abertura en la carcasa.

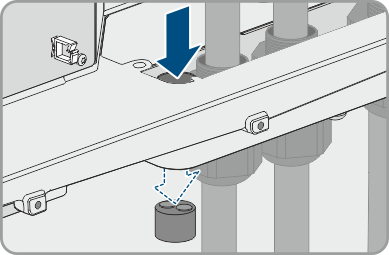

- Introduzca el manguito protector de dos orificios en el racor atornillado para cables presionándolo e introduzca cada cable de red en una hembrilla de red. Coloque cada cable según el plano de colocación y fíjelo a los soportes.
- Si se utiliza un cable de confección propia: confeccione el conectador de enchufe RJ45 y conéctelo al cable (véase la documentación de los conectadores de enchufe).
- Inserte cada cable de red en una de las hembrillas de red.
- Tire ligeramente del cable para asegurarse de cada cable de red esté bien conectado.
- Apriete la tuerca de unión del racor atornillado para cables con la mano. para fijar los cables de red.
- Si el producto está montado a la intemperie, instale una protección contra sobretensión para todos los componentes de la red.
- Conecte el otro extremo del cable de red directamente a la red local (p. ej., a través de un rúter) o bien conecte todos los inversores existentes en la planta entre sí en topología lineal y conecte el primer o último inversor de la línea a la red local.
