Estructura del silenciador en la entrada de aire del inversor
El silenciador está diseñado de modo que la entrada de aire se sitúa en el lado de CC del inversor después del montaje.

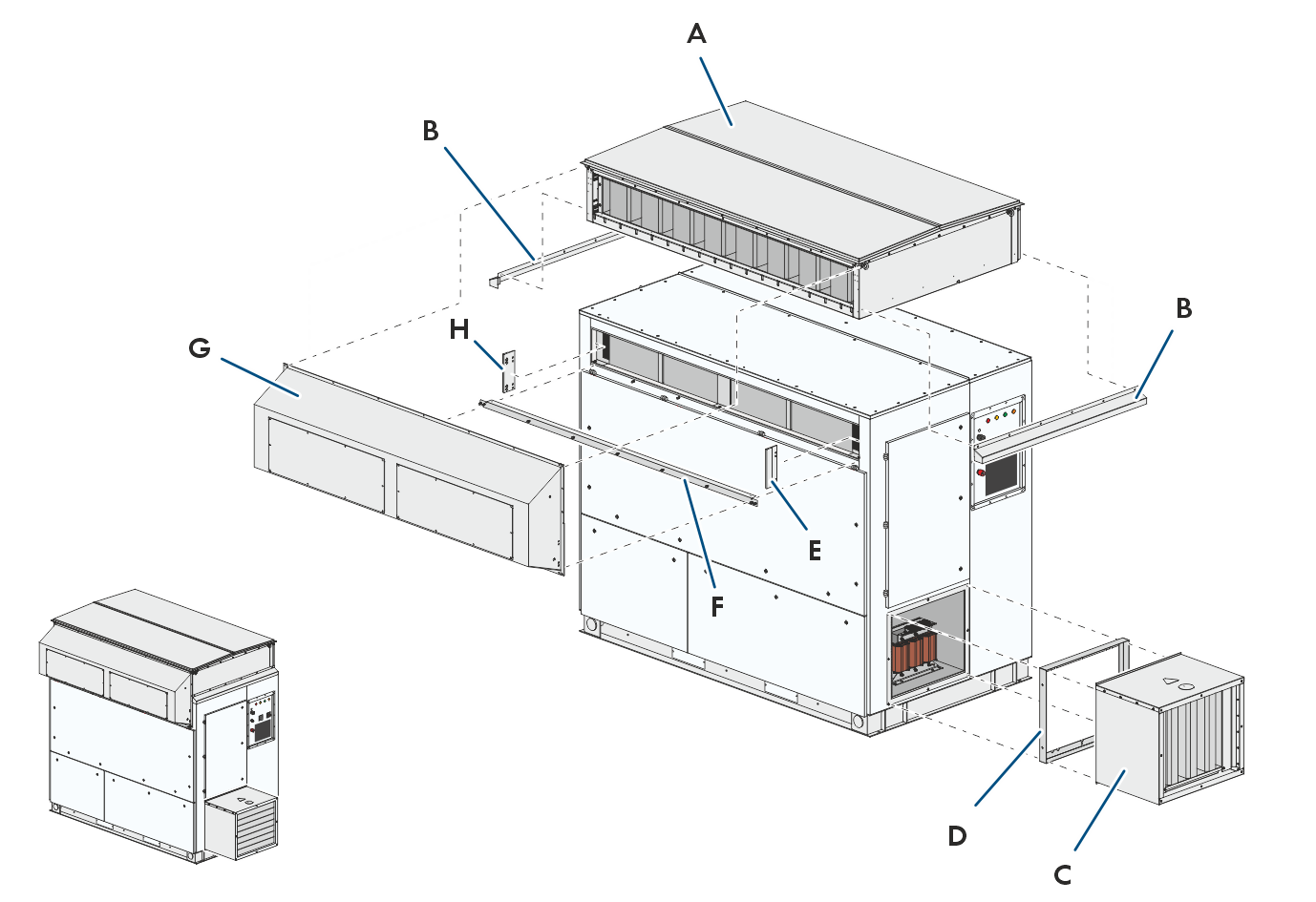

Estructura del silenciador
Posición | Denominación |
|---|---|
A | Silenciador de la entrada de aire |
B | Cubierta lateral |
C | Silenciador de la salida de aire |
D | Marco de montaje para el silenciador en la salida de aire (montado en la salida de aire al momento de la entrega) |
E | Placa de montaje derecha |
F | Riel para montar el silenciador en la entrada de aire |
G | Conducto de aire |
H | Placa de montaje izquierda |
