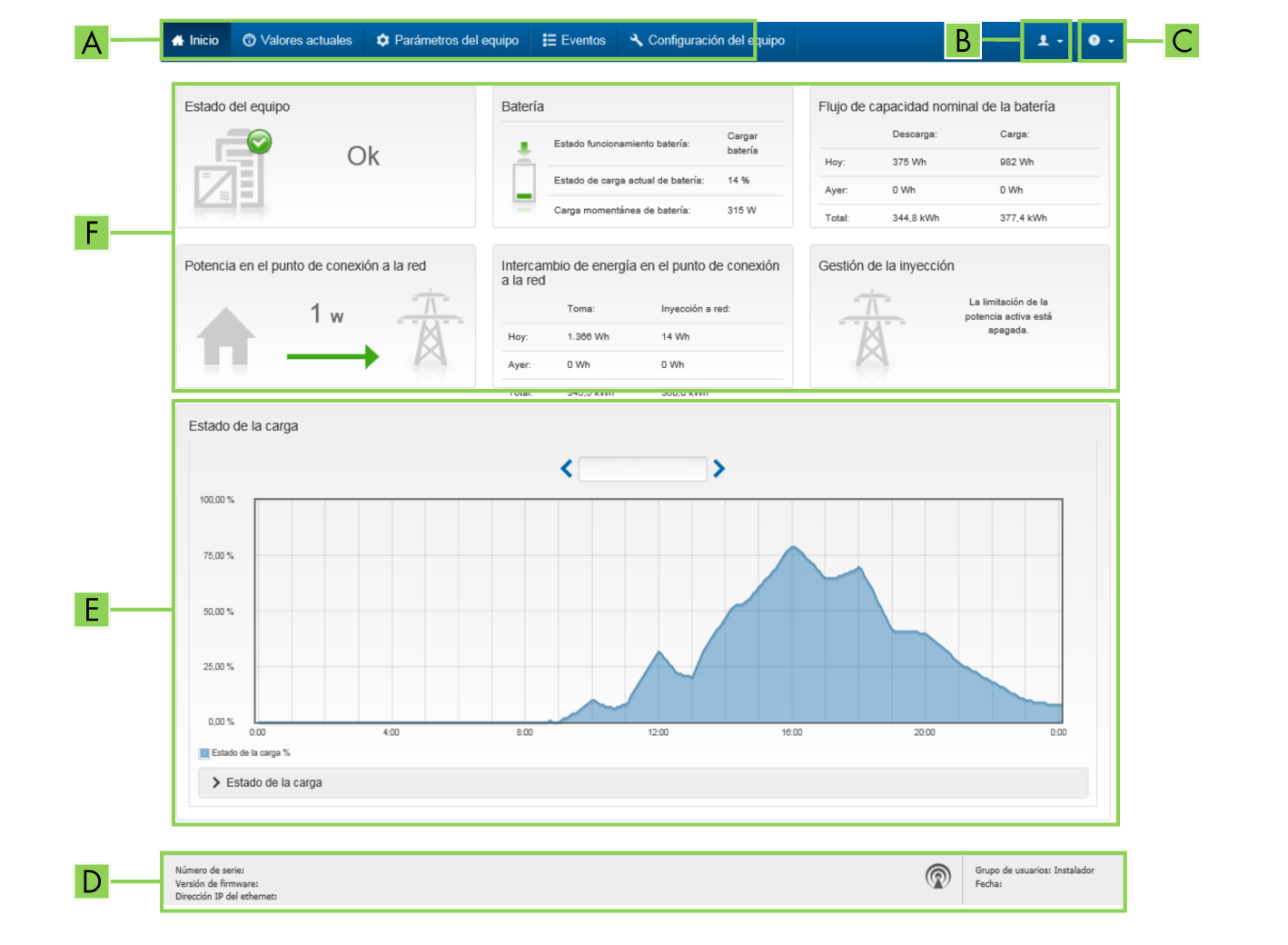

Estructura de la página de inicio de la interfaz de usuario

A

Menú

Ofrece estas funciones:

• Inicio

  Abre la página de inicio de la interfaz de usuario.

• Valores actuales

  Valores de medición actuales del inversor.

• Parámetros del equipo

  Aquí pueden visualizarse y configurarse los diversos parámetros de funcionamiento del inversor en función del grupo de usuarios.

• Eventos

  Aquí se muestran los eventos que se han producido en el periodo seleccionado. Existen tres tipos de evento: Información, Advertencia y Error. Los eventos vigentes de los tipos Error y Advertencia aparecen además en el recuadro Estado del equipo, aunque solo se muestra el evento con mayor prioridad. Si, por ejemplo, hay al mismo tiempo un error y una advertencia, solo se mostrará el error.

• Configuración de equipo

  Aquí es posible realizar diferentes ajustes para el inversor. Los ajustes disponibles dependerán del grupo de usuarios al que pertenece el usuario que ha iniciado sesión y del sistema operativo del equipo desde el que se accede a la interfaz de usuario.

• Datos

  En esta página encontrará todos los datos guardados en la memoria interna del inversor o en un dispositivo de almacenamiento externo.

B

Ajustes del usuario

Ofrece estas funciones, que dependen del grupo de usuarios al que pertenece el usuario que ha iniciado sesión:

• Iniciar el asistente de instalación

• Inicio de sesión SMA Grid Guard

• Cierre de sesión

C

Ayuda

Ofrece estas funciones:

• Mostrar información sobre las licencias de código abierto utilizadas

• Enlace a la página web de SMA Solar Technology AG

D

Barra de estado

Muestra esta información:

• Número de serie del inversor

• Versión de firmware del inversor

• Dirección IP del inversor en la red local o dirección IP del inversor en caso de conexión por WLAN

• En caso de conexión por WLAN: potencia de señal de la conexión WLAN

• Grupo de usuarios al que pertenece el usuario que ha iniciado sesión

• Fecha y hora del inversor

E

Estado de carga

Evolución del estado de carga (SOC - State of Charge) de la batería

Este valor puede diferir de los valores proporcionados por la batería. El valor suministrado por el inversor es el único que debe emplearse.

F

Indicación de estado

Las distintas secciones facilitan información sobre el estado actual de la planta.

• Estado de los equipos

  Indica si el inversor o la batería está funcionando correctamente o si hay algún evento del tipo Error o Advertencia.

• Gestión de la inyección

  Indica si el inversor está limitando en ese momento su potencia activa.

• Flujo de capacidad nominal de la batería

  Indica cuánta energía se ha cargado en la batería y cuánta se ha descargado de ella.

• Batería

  Muestra esta información:

  • Estado de funcionamiento de la batería

  • Estado de la carga actual de la batería

  • Capacidad de carga actual de la batería

• Intercambio de energía en el punto de conexión a la red

  Indica cuánta energía ha tomado su vivienda de la red pública y cuánta ha inyectado la planta.

• Potencia en el punto de conexión a la red

  Indica la potencia que se está inyectando o tomando en este momento en el punto de conexión a la red.
