Verkabelungsprinzip mit Battery-Box Premium HVS/HVM und BCU 2.0
Brücke am Anschluss GSI muss bei Betrieb gesteckt sein
Auf der Klemmleiste GSI befindet sich bei Auslieferung des Sunny Boy Smart Energy eine Drahtbrücke. Diese Drahtbrücke muss entfernt werden, wenn ein Schalter für den Schnell-Stopp angeschlossen wird. Sobald die Drahtbrücke entfernt wurde und kein Schalter angeschlossen ist, ist ein Betrieb mit einer Batterie nicht möglich.

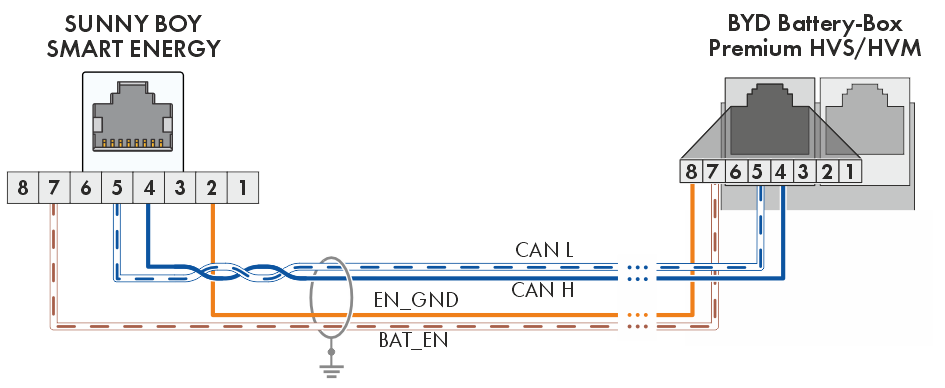

Verkabelungsprinzip Sunny Boy Smart Energy mit Battery-Box Premium HVS/HVM und BCU 2.0
Pin am RJ45-Stecker am Wechselrichter | Signal | RJ45-Stecker an der Batterie |
|---|---|---|
1 | - | - |
2 | EN_GND | 8 |
3 | - | - |
4 | CAN_H | 4 |
5 | CAN_L | 5 |
6 | - | - |
7 | BAT_EN | 7 |
8 | - | - |
