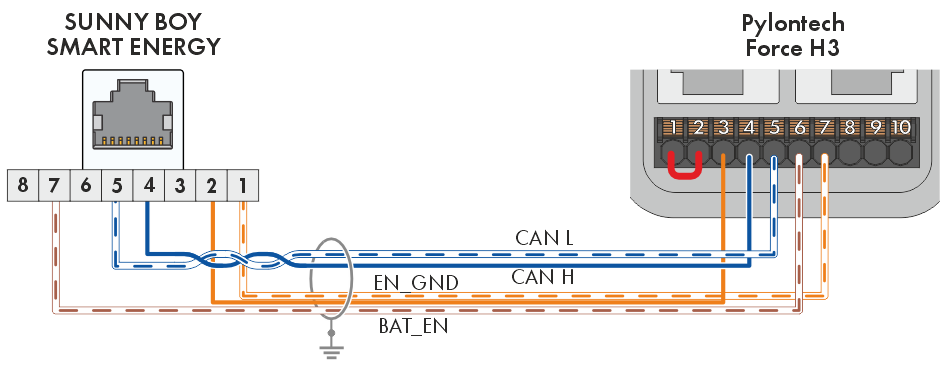

Verkabelungsprinzip mit Pylontech Force H3
Brücke am Anschluss GSI muss bei Betrieb gesteckt sein
Auf der Klemmleiste GSI befindet sich bei Auslieferung des Sunny Boy Smart Energy eine Drahtbrücke. Diese Drahtbrücke muss entfernt werden, wenn ein Schalter für den Schnell-Stopp angeschlossen wird. Sobald die Drahtbrücke entfernt wurde und kein Schalter angeschlossen ist, ist ein Betrieb mit einer Batterie nicht möglich.
Die Pins 1und 2 an der Klemmstelle der Batterie müssen gebrückt sein.
Pin am RJ45-Stecker am Wechselrichter | Signal | Klemmstelle an der Batterie |
|---|---|---|
1 | EN_GND | 7 |
2 | EN_GND | 3 |
3 | - | - |
4 | CAN_H | 4 |
5 | CAN_L | 5 |
6 | - | - |
7 | BAT_EN | 6 |
8 | - | - |
