Estructura de la interfaz de usuario
La interfaz de usuario del producto de SMA (como SMA Data Manager) y la interfaz de usuario del Sunny Portal son iguales. Mediante la interfaz de usuario del producto se configura y se pone en funcionamiento in situ el producto.
El Sunny Portal sirve de interfaz de usuario para la configuración ampliada del producto, de partes de la planta, de plantas, de grupos de plantas y de toda la cartera de plantas. El Sunny Portal monitoriza y analiza la planta y sus componentes en todos los niveles.
El número de funciones y menúes depende de si usted se encuentra en la interfaz de usuario local del producto o en el Sunny Portal.

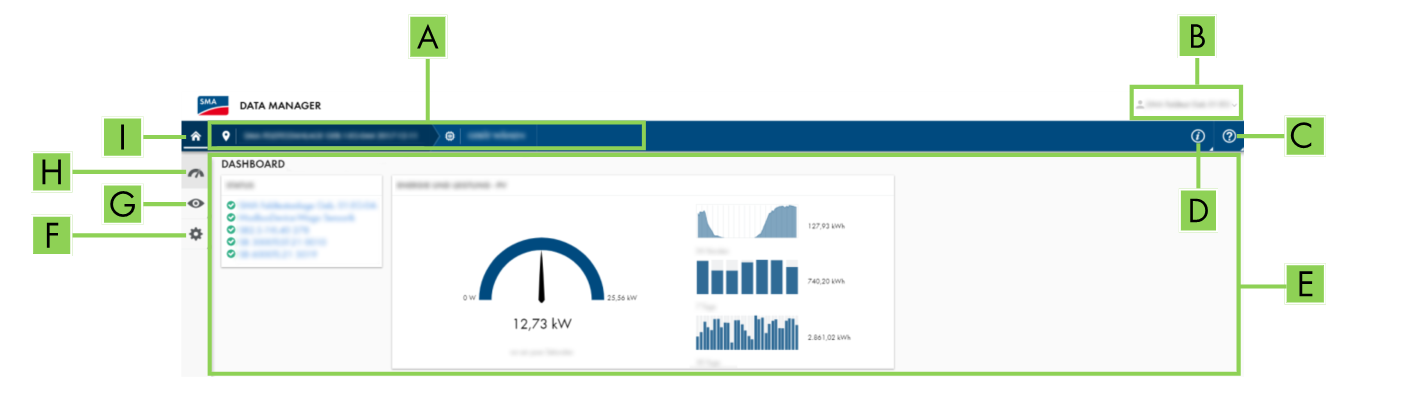

Estructura de la interfaz de usuario (ejemplo)
|
Posición |
Denominación |
Significado |
|---|---|---|
|
A |
Navegación focalizada |
Ofrece la navegación entre los siguientes niveles:
|
|
B |
Ajustes del usuario |
Ofrece estas funciones:
|
|
C |
Notificaciones |
Visualización de notificaciones de nivel superior acerca de eventos en la planta |
|
D |
Información del sistema |
Muestra esta información:
|
|
E |
Área de contenido |
Muestra el panel de control o el contenido del menú seleccionado |
|
F |
Configuración |
Proporciona diferentes opciones de configuración dependiendo de la cantidad de equipos conectados y del nivel seleccionado. |
|
G |
Monitorización |
Muestra, en función del equipo seleccionado, la siguiente información sobre el nivel actual y el nivel superior:
|
|
H |
Panel de control |
Muestra información y valores actuales del equipo actualmente seleccionado o de la planta. |
|
I |
Página de inicio |
Abre la página de inicio de la interfaz de usuario. |
