Conecte los equipos RS485 a X2
Requisitos:
En todos los equipos RS485 debe estar configurada la misma velocidad de transmisión (1200 baudios, 9600 baudios o 19200 baudios).
Procedimiento:
- Pele el cable de datos RS485 por el lado del producto 40 mm.
- Recorte el apantallamiento hasta el revestimiento del cable.
- Recorte los conductores que no sean necesarios hasta el revestimiento del cable.
- Pele los conductores 6 mm.

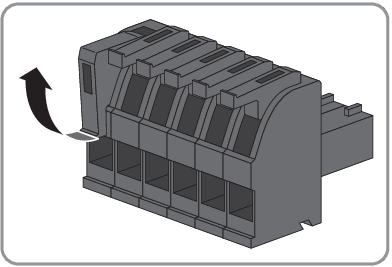

- Desbloquee las entradas conductoras del conector de 6 polos suministrado.

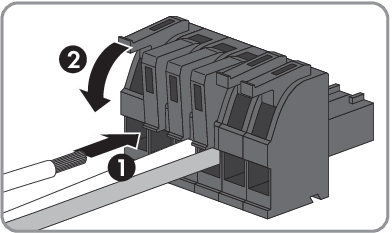

- Conecte los conductores del cable de datos RS485 a los conectores de 6 polos suministrados. Inserte los conductores en las entradas conductoras y bloquéelas. Preste atención a la asignación del conector.
- Si el producto se encuentra en el extremo del bus RS485, coloque una ligadura de alambre como terminación de línea entre la patilla 5 y la patilla 6 del conector de 6 polos.
- Inserte el conector de 6 polos en el conector hembra X2 del producto.
