Descripción del producto

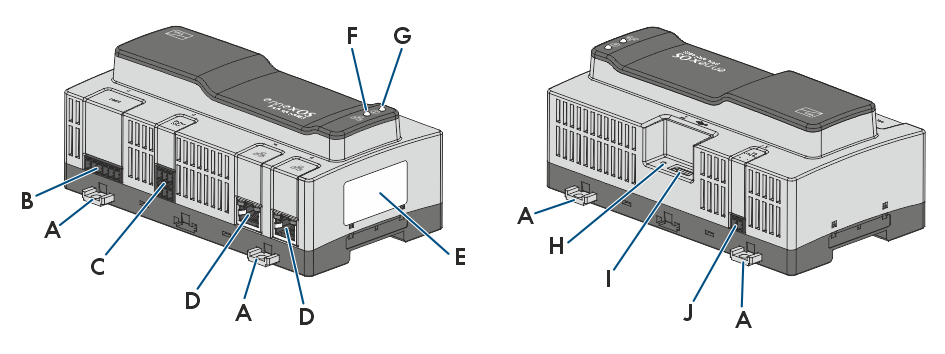

Diseño del producto

Posición	Denominación
A	Lengüetas extraíbles para el montaje en la pared
B	Conector hembra para conectar equipos RS485
C	Hembrilla para la conexión de señales digitales
D	Hembrillas de red con leds de estado para la conexión a la red
E	Placa de características La placa de características identifica el producto de forma inequívoca. La placa de características debe permanecer colocada en el producto en todo momento. En la placa de características encontrará esta información: Modelo (Type) Número de serie (Serial number) Fecha de fabricación (Date of manufacture) Datos específicos del equipo
F	LED COM El LED COM indica, junto con el LED del sistema, el estado de funcionamiento del producto Señales de los leds.
G	Led del sistema El LED del sistema indica, junto con el LED COM, el estado de funcionamiento del producto Señales de los leds.
H	Tecla “reset”
I	Conector hembra USB 2.0 para actualizaciones manuales
J	Conector hembra para conectar el suministro de tensión
