Vue d’ensemble du système de l’installation

Pour les installations pour lesquelles une injection n’est pas possible ou souhaitée et qui visent à augmenter la part d’énergie autoproduite dans la consommation, l’installation d’un système de stockage est utile en complément de l’onduleur photovoltaïque intelligent. Cela vous permet de réduire au minimum les besoins en énergie venant du réseau. Afin de s’assurer que l’installation n’injecte pas dans le réseau électrique public, un SMA Home Manager 2.0 ou Energy Meter peut être installé. Ce dernier mesure la puissance au point de raccordement au réseau et régule l’onduleur photovoltaïque dès que le système de stockage à batterie est entièrement chargé, et évite également que le courant ne soit injecté dans le réseau électrique public.

Il importe dans ce cas que l’onduleur photovoltaïque puisse réguler la puissance produite afin que seule la quantité d’énergie actuellement consommée soit produite et stockée. Le système de stockage composé de l’onduleur-chargeur et de la batterie vient compléter les générateurs d’énergie. Il peut également être associé à un onduleur hybride qui peut être complété en option d’onduleurs photovoltaïques supplémentaires. La possibilité de stockage de l’énergie permet le report temporel de la consommation afin que le courant solaire propre puisse être consommé la nuit par exemple. L’énergie produite peut par exemple être utilisée pour la charge d’un véhicule électrique. Par ailleurs, l’installation d’un système d’alimentation de secours peut offrir une sécurité si le réseau électrique public tombe en panne.

Structure de l’installation : solution 2 avec onduleur photovoltaïque et onduleur-chargeur.

Remarque : Actuellement, le SMA eCharger ne peut être contrôlé que par le Sunny Home Manager 2.0.

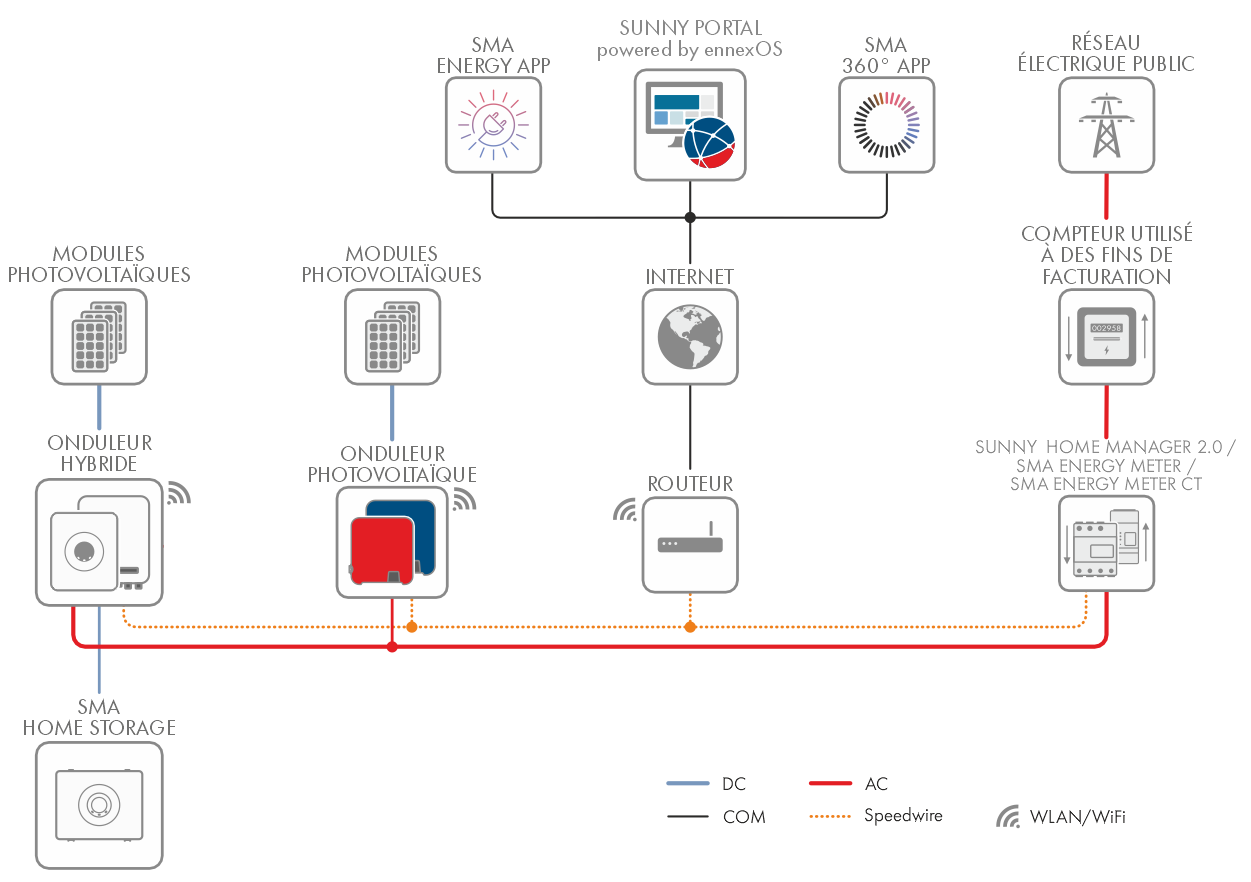

Structure de l’installation : solution 2 avec onduleur hybride et onduleurs photovoltaïques optionnels

Remarque : Dans les installations équipées d’un Sunny Home Manager 2.0, deux onduleurs-chargeurs ou hybrides ne peuvent pas être utilisés.

Les onduleurs SMA suivants répondent aux exigences de la solution 2 et ne doivent pas être remplacés :
