Допустими форми на мрежата

Инверторът е разрешен за експлоатация в следните мрежи:

• TN-C

• TN-S

• TN-C-S

• TT¹⁾

Експлоатацията в IT или DELTA IT мрежи не е разрешена.

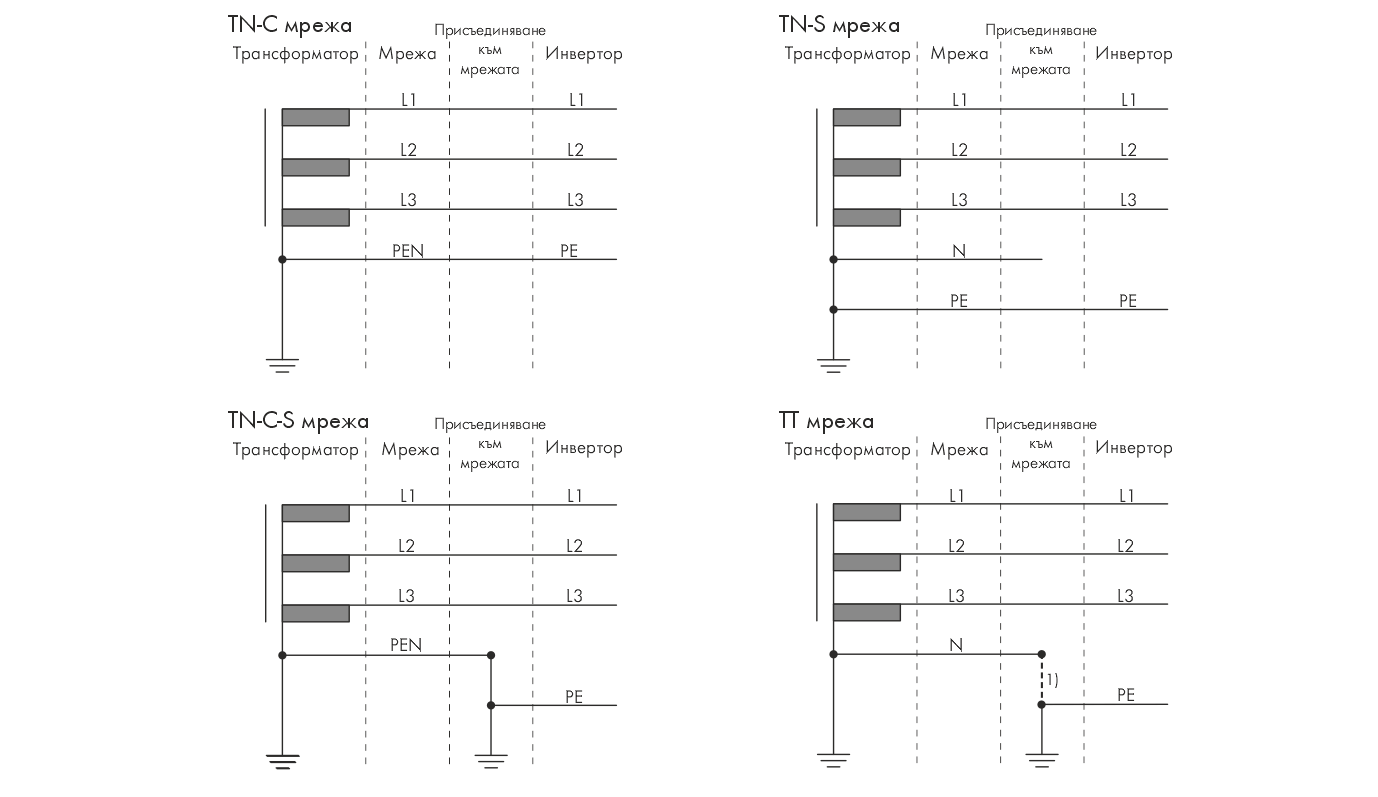

Преглед на разрешените форми на мрежата

¹⁾ Трябва да се обърне внимание локалното заземяване да има достатъчна връзка с ниско съпротивление със заземяването на трансформатора, тъй като в противен случай може да се стигне до разлики в потенциалите поради оперативни токове на утечка. За безаварийна работа потенциалът на земята в неутралата на трансформатора трябва да бъде равен на този на PE връзката на инвертора. Неправилното осъществяване на връзката трансформатор/мрежа по отношение на заземяване с ниско съпротивление на неутралата може да доведе до повреда на устройството, която не се покрива от гаранцията.
