Conexión de los cables de CA
Especialista
Requisitos:
El transformador de media tensión utilizado debe ser adecuado para el producto.
Material adicional necesario (no incluido en el contenido de la entrega):
Grasa protectora (solo para conductores de aluminio)
Procedimiento:
- Asegúrese de que el disyuntor de CA esté desconectado y asegurado contra cualquier reconexión accidental.
- Acorte el cable en caso necesario.
- Pele el cable.
- Pele los conductores 30 mm (1,2 in).
- Retire del producto los restos de cable presentes.
- Si se utilizan conductores de aluminio, retire cualquier capa de óxido y aplique grasa protectora a los conductores.
- Conecte el conductor de protección según indique la leyenda del borne . Para ello, introduzca el conductor hasta el tope en el borne y apriete el tornillo del borne (ancho 8, par de apriete con una sección del conductor de 35 mm² a 95 mm² (3/0 AWG a 2 AWG): 20 Nm (177,0 in‑lb), par de apriete con una sección del conductor de 120 mm² (4/0 AWG): 30 Nm (265,5 in-lb)).

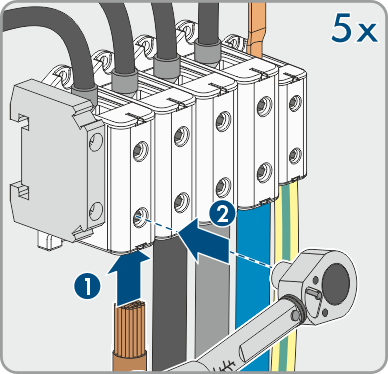

- Conecte PE, N, L1, L2 y L3 a los bornes según la inscripción. Para ello, introduzca cada conductor en el borne correspondiente hasta llegar al tope y apriete el tornillo del borne (hexágono interior con ancho de llave 5, par de apriete con sección del conductor 35 mm² a 95 mm² (3/0 AWG a 2 AWG): 20 Nm (177,0 in‑lb), par de apriete con sección del conductor 120 mm² (4/0 AWG): 30 Nm (265,5 in-lb)).
- Asegúrese de que los los bornes estén conectados con el conductor correcto.
- Asegúrese de que todos los conductores estén fijos.
