Montáž střídače
Odborný pracovník
NEBEZPEČÍ
Nebezpečí usmrcení v důsledku zásahu elektrickým proudem při kontaktu s kabely pod napětím
Na AC a DC kabelech je přítomno vysoké napětí. Kontakt s kabely pod napětím má za následek smrt nebo životu nebezpečná poranění způsobená elektrickým proudem.
- Nedotýkejte se obnažených dílů nebo kabelů pod napětím.
- Vypněte AC jistič vedení a zajistěte ho proti opětovnému zapnutí.
- Odpínačem zátěže pojistky baterie odpojte baterii od střídače. Za tímto účelem vypněte odpínač zátěže pojistky baterie a zajistěte ho proti opětovnému zapnutí.
- Při provádění jakýchkoli prací na produktu noste vhodné osobní ochranné pomůcky.
UPOZORNĚNÍ
Nebezpečí poranění hmotností produktu
Při nesprávném zvedání a v důsledku pádu produktu při přepravě nebo montáži může dojít k poranění.
- Produkt přepravujte a zvedejte opatrně. Dávejte při tom pozor na hmotnost produktu.
- Při provádění jakýchkoli prací na produktu noste vhodné osobní ochranné pomůcky.
- Produkt přepravujte pomocí držadel nebo zvedacích zařízení. Dávejte při tom pozor na hmotnost produktu.
- Při přepravě pomocí držadel vždy používejte všechna dodaná držadla.
- Držadla nepoužívejte k upevnění zvedacích zařízení (např. popruhů, lan, řetězů). K upevnění zvedacích zařízení je nutné do příslušných závitů na horní straně produktu zašroubovat šrouby s okem.
Podmínky:
Příprava na montáž a připojení je dokončená ( > Příprava na montáž a připojení).
Postup:
- Přepravní držadla zašroubujte až po doraz do závitových otvorů na pravé a levé straně, tak aby lícovala s krytem. Zajistěte při tom, abyste přepravní držadla do závitových otvorů nezašroubovali našikmo a nezpříčila se. Pokud byste přepravní držadla dotáhli našikmo, mohli byste si ztížit či dokonce znemožnit pozdější vyšroubování přepravních držadel a poškodit závitové otvory, do kterých by pak nebylo možné znovu zašroubovat přepravní držadla.
- Do otvoru v přepravním držadle zastrčte šroubovák a otočte jím o 90°. Tím zajistíte, aby byla přepravní držadla pevně dotažená.
- Pokud chcete střídač do nástěnného držáku zavěsit pomocí zvedacího zařízení: Zašroubujte závěsné šrouby do závitů na horní straně střídače a upevněte k nim zvedací zařízení. Zvedací zařízení musí vyhovovat hmotnosti střídače.
- Sejměte krytku z víka krytu.
- Vyšroubujte šroub na víku krytu (imbus, vel. 8) a víko sejměte.
- Krytku, šroub s těsněním, podložku s těsněním a víko krytu odložte stranou a bezpečně je uschovejte.

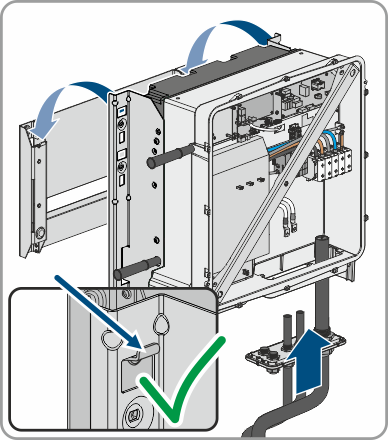

- Zavěste produkt do nástěnného držáku. Za tímto účelem umístěte produkt nad kabely a připojovací desku tak, aby kabely byly zavedené do otvoru produktu a připojovací deska se nacházela pod otvorem. Držák musí být při tom prostrčený horním vybráním.
- Vyrovnejte kabely podle příslušných přípojek a případně kabely zkraťte.

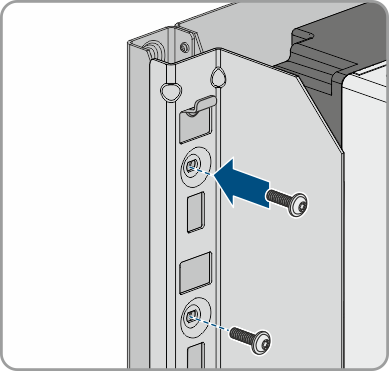

- Upevněte produkt napravo a nalevo vždy 2 šrouby k nástěnnému držáku (M8×25, TX40, 12 Nm ±2 Nm).
- Ze závitových otvorů vyšroubujte všechna čtyři přepravní držadla. Za tímto účelem v případě potřeby do otvorů přepravního držadla zasuňte šroubovák a přepravní držadlo jím vyšroubujte.

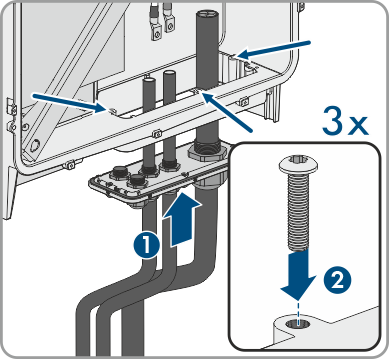

- Upevněte připojovací desku 3 šrouby ke krytu (M8×70, TX40, točivý moment: 8 Nm ± 0,5 Nm).
