Wechselrichter montieren
Fachkraft
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
Je nach Untergrund 2 oder 4 Schrauben, die sich für den Untergrund und das Gewicht des Wechselrichters eignen
2 oder 4 Unterlegscheiben, die sich für die Schrauben eignen
Je nach Untergrund gegebenenfalls 2 oder 4 Dübel, die sich für den Untergrund und die Schrauben eignen
VORSICHT
Verletzungsgefahr durch das Gewicht des Produkts
Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage können Verletzungen entstehen.
- Das Produkt immer mit 2 Personen montieren und demontieren.
- Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
Vorgehen:
- Die Montagehalterung mithilfe einer Wasserwaage ausrichten und Bohrpositionen markieren.
- An den markierten Stellen die Bohrlöcher (Ø 12 mm) bohren.

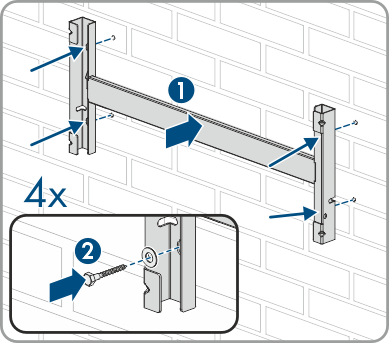

- Die Montagehalterung an der Wand befestigen.
- Die Transportgriffe bis zum Anschlag in die Gewindebohrungen auf der rechten und linken Seite eindrehen, bis sie bündig mit dem Gehäuse abschließen. Dabei sicherstellen, dass die Transportgriffe nicht verkantet in die Gewindebohrungen eingedreht werden. Durch das verkantete Anziehen der Transportgriffe kann später das Herausdrehen der Transportgriffe erschwert oder sogar verhindert werden und die Gewindebohrungen können für eine erneute Montage der Transportgriffe beschädigt werden.

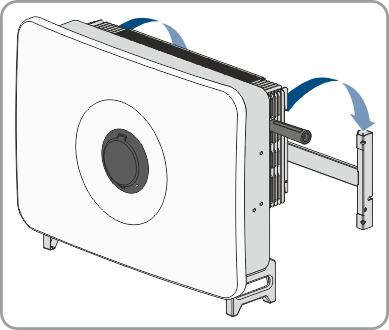

- Den Wechselrichter in die Montagehalterung einhängen.

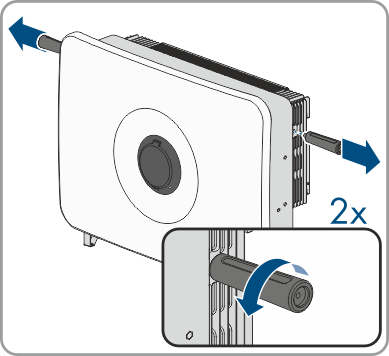

- Die 2 Transportgriffe aus den Gewindebohrungen herausdrehen.

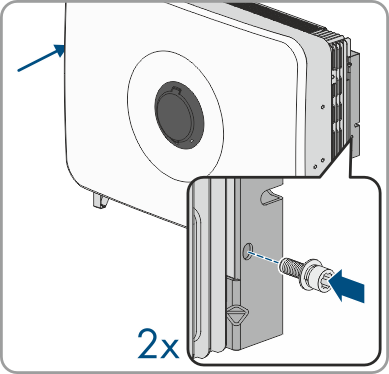

- Den Wechselrichter an der Montagehalterung mit den mitgelieferten Schrauben (M6x14, Drehmoment: 3 Nm) befestigen.
- Sicherstellen, dass der Wechselrichter fest sitzt, indem Sie das Gehäuse vorsichtig hin und her bewegen.
