安装产品和准备连接
合格人选
危险
触摸带电电缆时会出现电击,可能导致生命危险
交流和直流电缆上存在高电压。触碰带电电缆可能会引发电击,进而导致死亡或致命伤害。
- 切勿触摸非绝缘部件或电缆。
- 断开交流断路器的连接,并防止重新连接以确保安全。
- 通过外部直流负载断路开关(例如,通过包括负载断路开关的光伏接头)断开光伏阵列与逆变器的连接。关闭并确保直流负载断路开关不会重新连接。
- 确保所有要连接的电缆均已断电。
- 在本产品上进行任何操作时,请佩戴合适的个人防护设备。
小心
产品很重,存在砸伤或压伤风险
在运输或安装产品时,如果产品错误提升或掉落,则可能会导致受伤。
- 请小心地运输和提升产品。应考虑到产品的重量。
- 在本产品上进行任何操作时,请佩戴合适的个人防护设备。
- 可以使用搬运手柄或起重装置来运输产品。应考虑到产品的重量。
- 在使用搬运手柄进行运输时,请使用提供的所有搬运手柄。
- 请勿将手柄作为提升设备(例如皮带、绳索、链条)的连接点。将吊环螺栓插入产品顶部提供的螺纹中,以连接提升系统。
步骤:
- 标记安装支架的位置。
- 将每个安装支架钩在安装导轨上,然后插入螺钉 (M8x105)。
- 用手拧紧每个安装支架的所有四个螺钉 (TX40)。
- 通过钩住安装模板确保安装支架的位置正确。如果位置不正确,请将安装支架移动到正确位置。
- 拧紧每个安装支架的所有四个螺钉(TX40,力矩:12 Nm ± 2 Nm)。
- 将安装模板夹入安装支架。
- 通过安装模板对齐电缆,必要时可缩短电缆。考虑 400 mm 的产品深度。

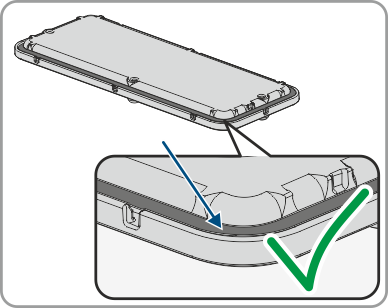

- 检查连接板上的密封条是否存在且未损坏。
- 将电缆固定头的回旋螺母穿过电缆。
- 将电缆固定头连接到连接板。
- 将电缆穿过连接板中的电缆固定头,然后通过安装模板对齐连接板。
- 取下安装模板。
- 将运输手柄拧到左右侧的分接头中,直到它们与机箱齐平为止。执行上述操作时,确保将运输手柄拧入分接头中,以使其完全直立。如果未直立拧紧运输手柄,这会使以后更加难以或者甚至不可能将其拧下,并且会损坏分接头,导致无法再将运输手柄拧入其中。
- 将螺丝刀插入运输手柄中的孔中,然后将螺丝刀转动 90°。由此确保运输手柄牢固拧紧。
- 如果要使用起重装置将逆变器挂在安装支架上,则需将吊环螺栓拧入逆变器顶部的螺纹中,并将其与起重装置连接。起重装置必须能够承载逆变器的重量。
- 拧下机箱盖 (TX25) 的所有螺丝并将其取下。
- 将螺丝和机箱盖置于一旁并安全存放。
- 将产品挂到安装支架上。为此,将产品引导到电缆和连接板上,以使电缆穿过开口进入产品,连接板位于开口下方。支架必须穿过上部开口。
- 将电缆与相应端子对齐,如有必要,请缩短电缆。

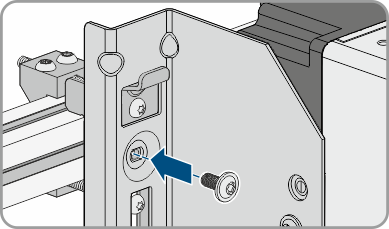

- 在安装支架左右两侧各使用一个螺钉固定产品(M8x16,TX40,12 Nm ± 2 Nm)。
- 从螺纹孔中拆下全部四个运输手柄。如有必要,可以将螺丝刀插入运输手柄孔中并使用螺丝刀拆下运输手柄。
- 使用三个螺钉将连接板固定到机柜上(M8x70,TX40,扭矩:8 Nm ± 0.5 Nm)。
