Montaż falownika

Specjalista

Dodatkowe niezbędne materiały montażowe (nie są załączone do urządzenia):

  • 3 śruby odpowiednie do podłoża o średnicy minimalnej 6 mm
  • 3 podkładki pasujące do śrub o minimalnej średnicy zewnętrznej 18 mm
  • Ewentualnie 3 kołki rozporowe odpowiednie do podłoża i stosowanych śrub
  • Do zabezpieczenia falownika przed kradzieżą: 1 kłódka przystosowana do użytku na zewnątrz

PRZESTROGA

Zagrożenie odniesieniem obrażeń ciała przy podnoszeniu i wskutek upuszczenia falownika

Masa falownika wynosi 30 kg. Wskutek niewłaściwego podnoszenia i upuszczenia falownika podczas transportu lub zawieszania w uchwycie ściennym lub jego zdejmowania z uchwytu można odnieść obrażenia ciała.

  1. Przy podnoszeniu i transporcie falownika należy zachować ostrożność.

Sposób postępowania:

  1. PRZESTROGA

    Zagrożenie skaleczeniem się o uszkodzone przewody

    W ścianie mogą być poprowadzone przewody elektrycznej lub inne przewody zaopatrzenia w media (np. gazowe, wodne).

    1. Sprawdzić, czy w ścianie nie przebiegają żadne przewody, które mogłyby zostać uszkodzone przy wykonywaniu otworów.
  2. Umieścić uchwyt ścienny na ścianie w pozycji poziomej i zaznaczyć położenie otworów do wywiercenia za pomocą uchwytu ściennego. W tym celu należy użyć przynajmniej 2 otworów z prawej i lewej strony oraz otworu środkowego w dolnej części uchwytu ściennego.

  3. Odłożyć uchwyt ścienny na bok i wywiercić otwory w zaznaczonych miejscach.
  4. W zależności od podłoża włożyć do otworów kołki rozporowe.
  5. Przykręcić uchwyt ścienny za pomocą śrub i podkładek.
  6. Zawiesić falownik w uchwycie ściennym.
  7. Sprawdzić, czy falownik jest solidnie umocowany.

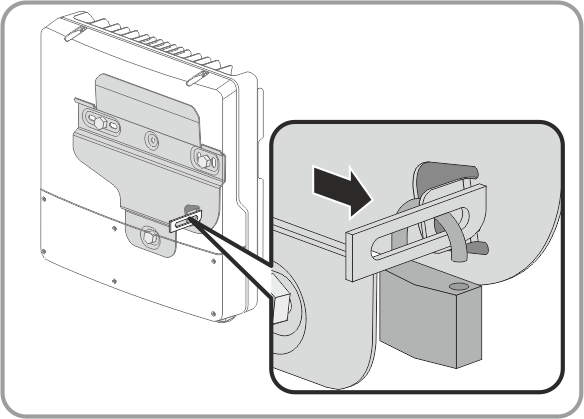

  8. Aby zabezpieczyć falownik przed kradzieżą lub na terenach, gdzie występuje zagrożenie trzęsieniem ziemi, przed spadnięciem na podłoże podczas trzęsienia ziemi, należy założyć odpowiednią kłódkę:
      9. 519230348

    • Przełożyć pałąk kłódki przez metalową nakładkę w uchwycie ściennym i nakładkę umieszczoną z tyłu falownika. Pałąk należy przy tym zakładać od środka falownika na zewnątrz.

    • Zamknąć pałąk kłódki.

    • Klucze od kłódki należy przechowywać w bezpiecznym miejscu.
