Montera produkten på en vägg

Kvalificerad personal

FÖRSIKTIGHET

Om produkten lyfts på fel sätt eller om den faller ned under transport eller montering kan personskador uppstå.

Transportera och lyft produkten försiktigt. Beakta vikten för produkten.
Använd lämplig personlig skyddsutrustning vid alla arbeten på produkten.
Transportera produkten med hjälp av handtagen eller lyftdon. Beakta vikten för produkten.
Använd alltid alla medföljande handtag vid transport med handtag.
Använd inte handtagen för att fästa lyftdon (t.ex. band, linor, kedjor). För att fästa lyftdon måste ögleskruvar skruvas in i de avsedda gängorna på produktens ovansida.

Extra material som behövs (ingår inte i leveransomfattningen):

Tillvägagångssätt:

Montera monteringsfästet genom att skruva på hållardelarna med cylinderskruvarna (M4x10) på ändarna av kopplingsstången (PH2, vridmoment 1,5 Nm).
Rikta monteringsfästet med hjälp av ett vattenpass och markera borrpositionerna.
Borra hålen på de markerade ställena (Ø 12 mm).
Fäst monteringsfästet med bultankarna på väggen.

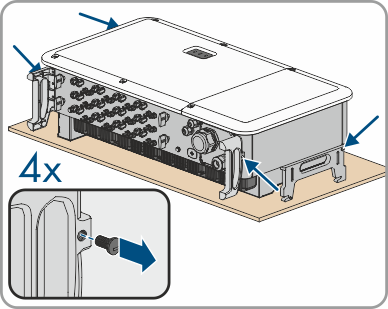

Ta bort tätningsskruvarna på växelriktarens sidor med en spårskruvmejsel (4 mm).

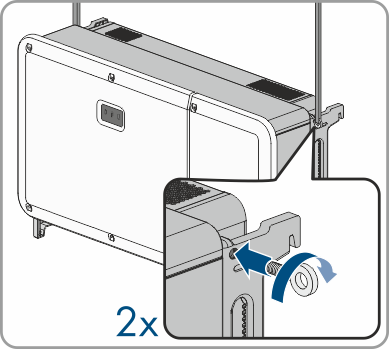

Om växelriktaren ska hakas in med hjälp av lyftanordning i monteringsfästet, skruva in ringskruvarna i de 2 övre gängade hålen på höger och vänster sida av växelriktaren och fäst lyftanordningen i dessa. Lyftutrustningen måste vara lämplig för växelriktarens vikt.

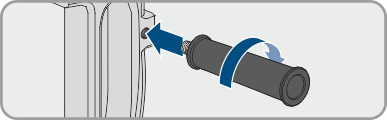

Om växelriktaren ska hakas in utan lyftanordning i monteringsfästet, skruva in transporthandtagen till stopp i de gängade hålen på höger och vänster sida tills de ligger kant i kant med höljet. Säkerställ att transporthandtagen inte skruvas i snett i de gängade hålen. Om transporthandtagen dras åt snett kan en senare urskruvning av transporthandtagen försvåraseller till och med hindras och de gängade hålen kan skadas för en senare montering av transporthandtagen.

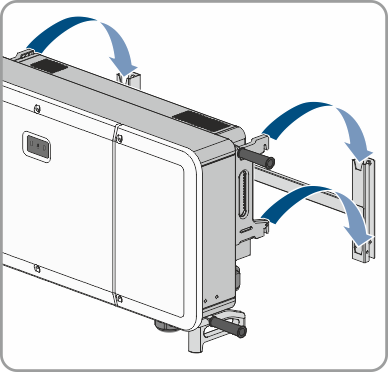

Haka in växelriktaren i monteringsfästet.
Skruva ut alla 4 transporthandtag från de gängade hålen eller ta bort lyftanordningens ringskruvar och skruva in tätningsskruvarna igen (spårskruvmejsel 4 mm, vridmoment: 2 Nm).

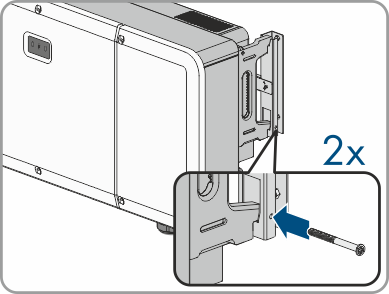

Fäst växelriktaren med de kullriga skruvarna (M5x65) på monteringsfästet (PH3, vridmoment: 4,5 Nm).
