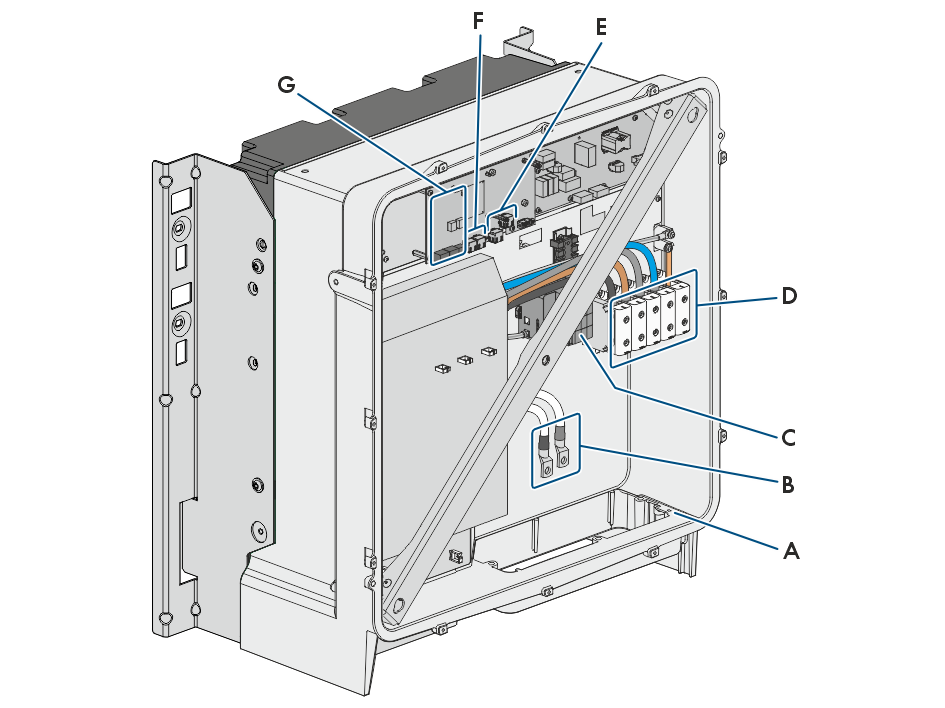

Vista general del área de conexión
Áreas de conexión del interior del producto
Posición | Denominación |
|---|---|
A | Posibilidad de conexión opcional para la toma a tierra de la carcasa. La toma a tierra opcional no sustituye la toma a tierra de la red de CA. Los 2 tornillos con arandela M6x16 suministrados están destinados a esta conexión. |
B | Cable para la conexión de CC con terminales de cable de cobre estañados |
C | Elementos de protección contra sobretensión de CA |
D | Cajas de bornes para la conexión de CA |
E | Conectores hembra para la conexión de la comunicación con la batería |
F | Conectores hembra para la conexión de red |
G | Ranura del módulo |
