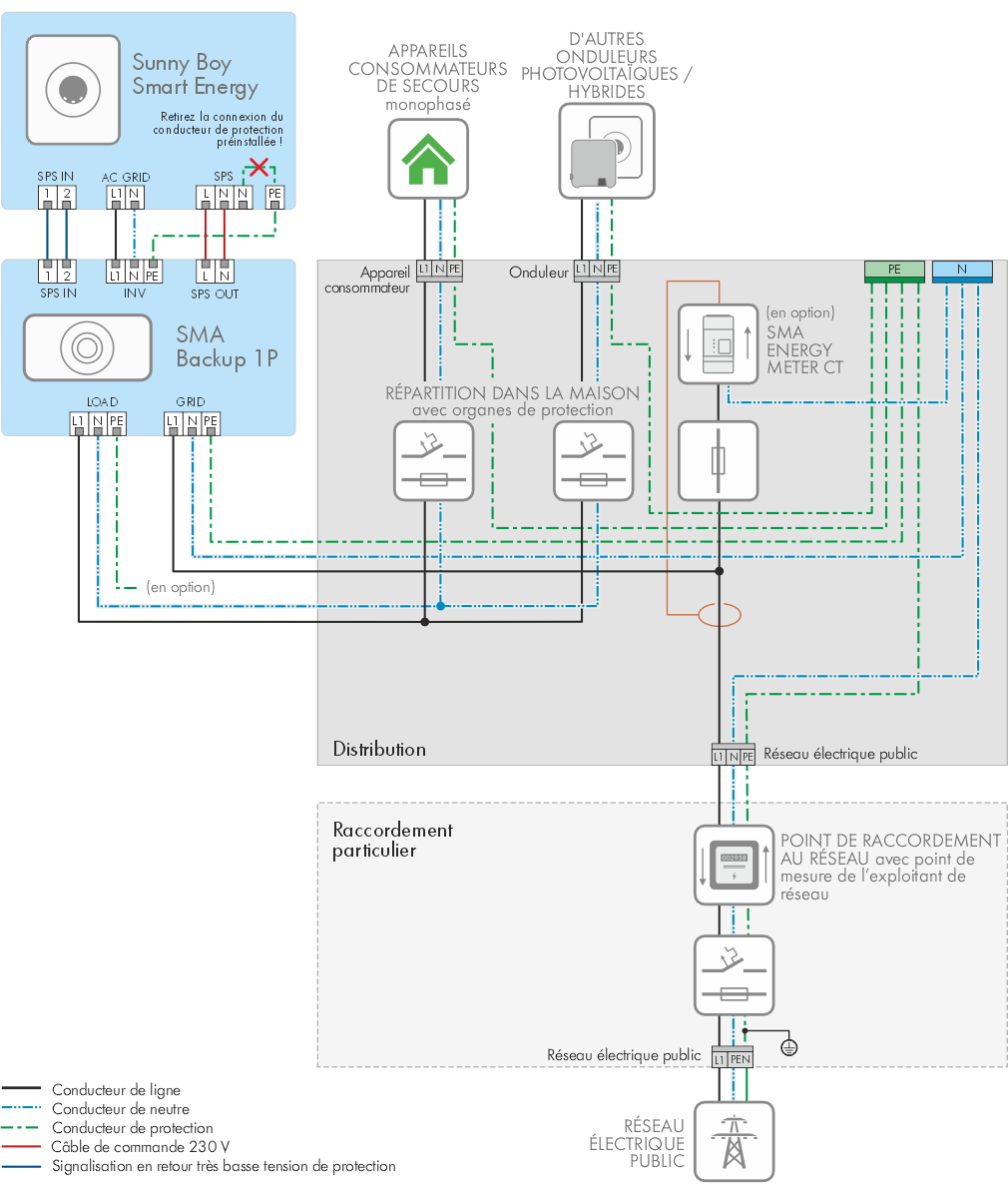

Vue d’ensemble du câblage
Vue d’ensemble du câblage SMA Backup 1P
Vue d’ensemble du système
Description du produit
Table des matières
toggle menu
Remarques relatives à ce document
Champ d’application
Groupe cible
Contenu et structure du document
Niveaux de mise en garde
Symboles utilisés dans le document
Formats utilisés dans le document
Désignations utilisées dans le document
Symboles sur le produit
Informations complémentaires
Sécurité
Utilisation conforme
Consignes de sécurité importantes
Contenu de livraison
Vue d’ensemble des produits
Informations sur le système d’alimentation de secours
Tâche d’un système d’alimentation de secours
Fonction du commutateur automatique de transfert
Principe de fonctionnement du mode d’alimentation de secours
Vue d’ensemble du système
Vue d’ensemble du câblage
Description du produit
Montage
En option : préparation du boîtier
Montage mural
En option : retirer le couvercle
Dépose du capot de l’installation
Raccordement électrique
Retrait de la connexion du conducteur de protection sur l’onduleur
Conditions préalables au raccordement électrique
Schémas de liaison à la terre autorisés
Exigences relatives aux câble de signaux SPS-IN
Exigences relatives au câble AC SPS-OUT pour le raccordement à l’onduleur
Exigences relatives aux câbles AC pour les raccordements aux appareils consommateurs de secours et au réseau électrique public
Exigences relatives au câble AC de jonction à l’onduleur
Passe-câble
Aperçu de la zone de raccordement
Configuration pour les réseaux TN-C-S
Branchement des raccordements sur le commutateur automatique de transfert
En option : branchement d'un dispositif à courant différentiel résiduel
En option : raccordement d'un appareil Energy Meter CT supplémentaire et d'autres disjoncteurs miniatures
Apposer une note sur l'armoire de compteur concernant le fonctionnement du mode secours
Zone de raccordement de l’onduleur
Utilisation
Modifier les paramètres
Mise à jour de la version du micrologiciel de l’onduleur
Configuration des paramètres pour le fonctionnement en mode courant de secours
Test du mode courant de secours
Fermeture du boîtier
Correction d’erreurs
Mise hors service du produit
Élimination
Caractéristiques techniques
Données générales
Exploitation du réseau en parallèle
Courant de secours
Temps de commutation (paramètres réglables)
Contact
